建筑行業的數字化革命：BIM建模、翻模與正向設計的現狀與未來

聚焦行業熱點資訊走在新基建建設前沿

首頁 > 資訊中心 > BIM設計

建筑行業的數字化革命：BIM建模、翻模與正向設計的現狀與未來

2025/02/19

BIM作為建筑行業數字化轉型的核心技術，近年來在全球范圍內快速發展。從傳統的二維圖紙到三維協同設計，BIM技術通過信息集成與全生命周期管理，顯著提升了工程效率與質量。當前，BIM技術的應用場景已逐漸分化為BIM建模、BIM翻模和BIM正向設計三種模式。本文將從技術特點、行業現狀及未來趨勢三個維度，探討這三種模式的異同與發展方向。

BIM技術的三種模式
1.BIM建模：基礎工具化應用
BIM建模是BIM技術最基礎的應用形式，指利用Revit、Archicad、MicroStation等軟件創建三維模型的過程。其核心目標是實現設計成果的可視化與信息承載。當前，BIM建模已廣泛應用于施工圖深化、碰撞檢測和工程量統計等領域。然而，由于建模標準不統一、設計流程與傳統二維制圖脫節，許多項目仍停留在“為建模而建模”的階段，模型信息利用率較低。

2.BIM翻模：傳統設計的數字化補丁
BIM翻模指在傳統二維設計完成后，將CAD圖紙轉化為BIM模型的過程。這一模式在國內工程實踐中尤為常見，主要用于解決設計與施工間的信息斷層問題。盡管翻模能夠快速生成可視化模型并優化施工方案，但其本質仍是對傳統設計流程的“事后補救”，存在數據重復輸入、模型與設計意圖不匹配等問題。

3.BIM正向設計：全流程協同的范式革新
BIM正向設計強調從項目策劃階段即采用BIM技術進行全專業協同設計，通過參數化建模、實時協同和規則校驗實現設計優化。其優勢在于數據的一貫性與可追溯性，能夠顯著減少設計變更和施工返工。目前，正向設計在大型復雜項目（如超高層建筑、交通樞紐）中逐步推廣，但受限于設計習慣、技術門檻和行業標準缺失，中小型項目應用仍不廣泛。

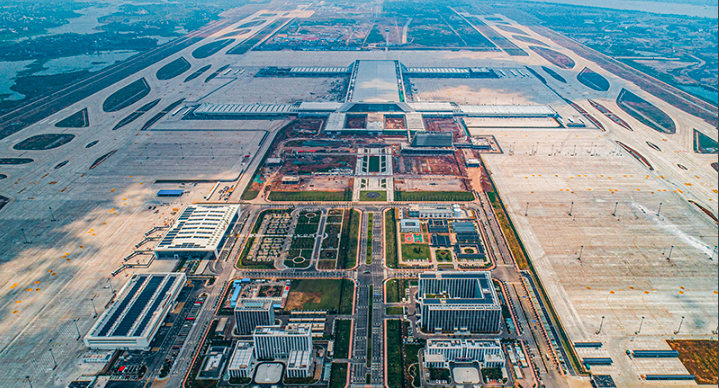

在正向設計的實踐中，行業亟需能夠支持全流程協同的本土化工具。以CNCCBIM OpenRoads為例，作為Bentley公司針對中國交通工程領域開發的BIM設計平臺，其深度融合了國內設計規范與工程實踐需求，成為推動正向設計落地的重要工具。OpenRoads不僅支持道路、橋梁、隧道的三維參數化建模，還通過動態關聯設計功能，實現了地形、路線、結構物的實時協同修改，大幅減少了傳統設計中因?qū)I(yè)割裂導致的返工問題。在成渝高速、深中通道、鄂州機場、梅觀高速等大型基建項目中，OpenRoads已成功驗證其在復雜工程中的技術優勢。

行業痛點
1.技術層面
1）數據孤島問題：BIM模型與造價、運維系統的數據互通仍存在障礙。
2）軟件生態割裂：國內外BIM軟件（如Autodesk、Bentley、廣聯達）兼容性不足，影響協同效率。
3）算力與成本限制：大型項目模型對硬件要求高，中小型企業難以承擔長期投入。

2.管理層面
1）標準體系不完善：國內BIM標準（如《建筑信息模型應用統一標準》）尚未完全落地，導致模型交付質量參差不齊。
2）人才斷層：既懂BIM技術又具備工程經驗的專業人員稀缺，設計與施工方的協同能力不足。
3）利益分配矛盾：傳統設計院與BIM服務商在正向設計中的角色沖突尚未解決。

3.認知層面
部分從業者對BIM的理解仍停留在“三維建模工具”層面，缺乏全生命周期管理意識，導致技術價值未被充分釋放。

未來發展趨勢
1.技術融合：AI與BIM的深度結合
1）自動化建模：基于AI的智能建模工具（如生成式設計）將簡化重復性工作，提升建模效率。
2）知識圖譜應用：通過機器學習構建工程知識庫，輔助設計決策與風險預測。
3）數字孿生延伸：BIM模型與物聯網（IoT）結合，推動運維階段的動態管理。

2.流程重構：正向設計成為主流
1）云協同平臺普及：基于云計算的BIM協同平臺將打破地域限制，實現設計-施工-運維一體化。
2）模塊化與參數化設計：借助參數化工具，設計流程將向“標準化組件+靈活配置”轉型。

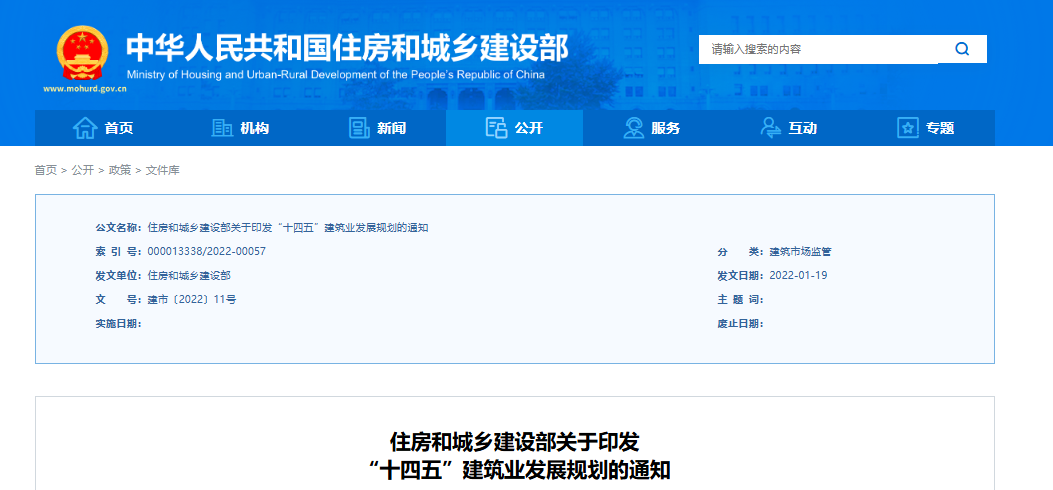

3）政策驅動：隨著《“十四五”建筑業發展規劃》的推進，政府項目將逐步強制要求BIM正向設計。

3.生態優化：標準與商業模式的完善
1）統一數據標準：IFC 格式的廣泛應用將促進跨平臺數據互通。
2）按需付費模式：SaaS化BIM服務降低中小企業使用門檻。
3）跨界合作：建筑企業與科技公司聯合開發行業解決方案，例如BIM+區塊鏈的合同管理、BIM+AR的現場指導。

4.本土化工具的崛起：以CNCCBIM OpenRoads為例
在BIM正向設計的推廣中，符合中國工程標準與設計習慣的本土化工具至關重要。CNCCBIM OpenRoads作為專為中國交通基礎設施領域定制的BIM解決方案，其作用體現在以下三方面：
1）標準化設計流程的整合
OpenRoads內置了《公路工程設計標準》《城市道路路線設計規范》等國內標準，支持自動化的設計校驗與出圖功能。例如，在道路縱斷面設計中，平臺可依據規范自動檢查坡度、視距等參數，避免人工疏漏。這種“規范內嵌”模式顯著提升了設計合規性與效率。

2）多專業協同的深度支持
通過DGN文件格式與iModel協同技術，OpenRoads實現了土木、結構、地質等多專業的模型整合與數據互通。在深圳某綜合管廊項目中，設計團隊利用OpenRoads的沖突檢測與工程量統計功能，提前發現管線交叉沖突23處，減少施工階段變更成本超500萬元。

3）與國產軟件的生態兼容
OpenRoads支持與國產BIM平臺（如廣聯達、PKPM）的數據交互，并通過LumenRT可視化引擎與SuperMap GIS系統無縫對接，助力“BIM+GIS”在智慧交通中的應用。此外，其開放的API接口為二次開發提供了可能，例如某設計院基于OpenRoads開發了自動化征地拆遷分析模塊，將方案評估周期縮短了40%。
這一工具的應用表明，本土化BIM平臺不僅能解決“水土不服”問題，還可通過定制化功能推動正向設計從概念走向?qū)嵺`。

BIM建模、翻模與正向設計代表了BIM技術從工具化應用到流程革新的不同階段。當前，國內BIM發展仍處于“翻模主導、正向探索”的過渡期，但技術迭代與政策支持正加速行業轉型。未來，隨著AI、云計算等技術的深度融合，BIM正向設計將成為行業主流，推動建筑業向智能化、可持續化方向升級。

在BIM正向設計的普及過程中，CNCCBIM OpenRoads等本土化工具的價值已初步顯現。其通過規范集成、協同優化和生態兼容，為交通工程領域的全流程BIM應用提供了可行路徑。未來，隨著更多行業定制化工具的涌現，BIM技術將加速從“試點項目”向“常規操作”轉型。

〈〉
