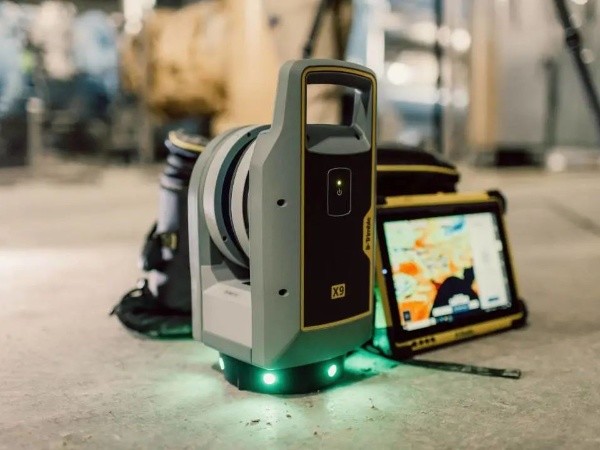

Trimble（天寶） X9 三維激光掃描儀

Trimble X9三維激光掃描系統 ——面向測量、建筑和工程專業人士的新型多功能現實捕捉高速三維激光掃描系統。依托 Trimble 成熟的激光掃描技術，包括自動儀器校準、自動調平和用于地理配準的激光指示器等，Trimble X9 協同 Trimble Perspective 軟件，提供從外業到內業全流程的可靠表現。

產品簡介

Trimble X9 是一款面向測量、建筑和工程專業人士的新型多功能現實捕捉高速三維激光掃描系統。它基于Trimble成熟的激光掃描技術，擁有 Trimble X-Drive 等創新技術進行自動校準、測量級自動調平和用于地理配準的激光指示器，旨在提高性能以適應更多嚴苛的工作環境。

Trimble X9 -1

Trimble X9 新品發布視頻

Trimble X9功能

新的Trimble X9 在業界久經考驗的 Trimble X7 的基礎上進行了擴展開發，提供了更遠的測程、更高的精度、更短的掃描時間和更出色的靈敏度，從而優化了掃描結果并提高了生產力。

先進的處理器和高性能激光器提高了所有掃描的靈敏度，使X9的捕捉黑暗或反光表面的能力首屈一指！新的中心單元設計改善了信號傳輸，提高了掃描質量。

Trimble X9 -2

X9通過極其準確和可靠的數據節省了大量時間；通過在Trimble Perspective軟件中進行現場配準，最大限度地減少了對目標部署的需要，從而提升了在現場和辦公室做出決策的信心。自動校準消除了每年校準的需要，從而降低了成本，減少了停機時間，并顯著提高了用戶的投資回報。此外，X9還具有業界最寬達45°補償范圍的測量級自動調平功能，可以快速、輕松地設置。

Trimble X9 -3

Trimble X9數據可以直接從Perspective外業軟件傳送到Trimble的內業軟件，包括 Trimble Realworks、Trimble Business Center、SketchUp和Tekla，或?qū)С鰹長AS/E57國際通用標準格式以及Autodesk和Bentley等行業平臺可交付成果。Trimble生態系統提供了多種軟件和靈活性，可以按照掃描專業人員需要的的方式工作，幫助他們滿足客戶的需求。

Trimble X9 - 4

Trimble X9具體功能

1.可靠性

1）每次掃描都能自校準，從而獲得可靠數據。

2）測繪級自動調平，可快速、輕松地進行設置。

3）達到 IP55 防護級別，防塵防水。

4）工作溫度范圍寬，確保一年四季正常作業。

2.性能

1）可以在不到1分鐘的時間內實現快速掃描，從而迅速完成項目。

2）150米測距，可以完成更多項目。

3）高精度和低測程噪聲的點云數據用于詳細的數字孿生。

Trimble X9 - 5

3.用途廣泛

1）高達1百萬點/秒的高速掃描。

2）更好的測距、角度精度和數據質量，應用范圍非常廣泛。

3）提高了標準掃描的靈敏度，可以降低深色或光亮表面的捕獲難度。

4）可通過平板電腦、電話或一鍵式工作流程實現靈活操作。

4.Trimble Perspective 軟件

1）外業配準。

2）外業 3D 數據可視化。

3）使用激光指示器和精確點進行地理配準。

4）區域掃描可以對重點區域提高掃描密度。

Trimble X9 - 6

Trimble X9應用

1.地形/常規測繪

Trimble X9 可快速捕捉土地所有權測繪、建筑物、道路、交叉路口、工地改進、侵入元素和復雜結構的要素：

1）使用注記記錄和突出顯示感興趣的要素或項。

2）為每個掃描分配標簽，以便在掃描下一個測站時創建邏輯掃描分組和帶有圖片的注記。

3）使用 Trimble 內業軟件中的自動分類工具提取與地面、建筑物、電力線、標志、植被等對應的數據。

4）創建干路、交叉路口、路面、行車帶、集水線、檢修井、路權、架空電力線和其他要素的竣工數據。

Trimble X9 - 7

2.基礎設施

使用 Trimble X9，您可以為橋梁、隧道、水壩和其他民用基礎設施的圖紙或模型創建竣工測量文檔，測量范圍可以保障在安全距離內進行作業，而區域掃描功能可針對感興趣的區域提供高分辨率數據。也可以用于：

1）將掃描信息納入間隙計算、建模、驗收、改造和擴建工作。

2）利用高速數據捕獲，快速捕獲區域掃描，可以減少關鍵基礎設施項目的停機時間。

3）可實現 HDR 圖像質量，支持目視檢查和信息共享。

4）在導入到內業的 Trimble Business Center 或 Trimble RealWorks 之前，在現場進行配準以驗證掃描數據是否完整。

Trimble X9 - 8

3.工業測量

借助 Trimble X9，用戶能夠?yàn)閺?fù)雜的工業設施創建準確的竣工圖，用于建模和改造設計。也可以用于：

1）進行高分辨率區域掃描，獲取感興趣點的更多詳細信息，并從遠處安全地捕獲無法進入的區域。

2）可實現高靈敏度，能夠捕獲深色和反光表面。

3）Trimble Perspective 中接續位置的注記和圖片，使得外業文檔內容更加豐富和翔實。

4）使用 Trimble RealWorks 基于目標的配準和測繪控制，對工廠坐標系進行地理參考掃描，以便導出到工廠設計軟件進行管道布局、檢查裝配線軸并檢測對 CAD 模型的干擾。

Trimble X9 - 9

4.司法取證

針對司法取證應用，即使在極端天氣條件下，Trimble X9 的高速掃描和成像功能仍然可以捕捉犯罪現場和車輛事故的信息，并最大限度地減少道路封閉。也可以用于：

1）可實現更高靈敏度，適用于深色和反光表面。

2）您可將帶有圖片的注記添加到感興趣的點，并在外業進行測量。

3）可進行自動現場校準，同時提供報告可作為法庭文件。

4）在離開現場之前進行外業配準，以驗證數據捕獲是否完整。

5）數據可導出到 Trimble Forensics Reveal 軟件，以創建 2D/3D 圖和動畫，進行調查和重構。

Trimble X9 -10

5.文化遺產

Trimble X9 能幫助您規劃修復工作，也可僅用來捕獲歷史記錄。古建筑維護項目需要非常詳細的信息進行檢查或監測表面損壞情況，還需要高分辨率圖像進行記錄、分析和修復。也可以用于：

1）進行高分辨率區域掃描，獲取感興趣點的更多詳細信息，保留重要細節，并從遠處安全地捕獲無法進入的區域。

2）以數字方式保存脆弱的結構，以便重制。

3）使用全景圖和清晰的彩色圖像記錄和共享站點。

4）在配圖字段添加注記，以便在內業突出顯示感興趣的關鍵區域。

5）離開工地前檢查數據質量，避免費時費力的返工。

Trimble X9 -11

6.數字孿生

Trimble X9 可以安全有效地為掃描到 BIM 和翻新項目創建竣工測量模型，并為適應性再利用、建筑擴建以及立面和高度驗收提供詳細信息。也可以用于：

1）優化商業建筑的無障礙設計。

2）生成高質量的彩色點云，以便在工地外清晰地查看項目。

3）外業配準可消除補測的風險，此功能在難以獲得入場許可的情況下尤為重要。

4）數據可傳輸?shù)絋rimble Business Center、Trimble RealWorks或其他 CAD 軟件進行最終分析和設計。

Trimble X9 - 數字孿生

7.油罐/測量和檢查

使用 Trimble X9 掃描地上儲存罐以進行尺寸標注、檢查和二次安全殼分析。

1）通過 IP55 等級的高速掃描減少停機時間，附帶兩年保修，確保在極端條件下可靠運行。

2）有效捕獲儲存罐和周圍保護區域的精確細節，方便記錄垂直度、圓度和完整性。

3）輕松捕獲和驗證外業數據，然后導入 Trimble RealWorks 儲存罐模塊。

4）根據 API 標準進行詳細的變形分析和檢查，計算基本儲罐校準和存檔備案表，并進行二次安全殼容積評估。

Trimble X9 -油罐測量和檢查

8.船舶建模測繪

無論您的船舶是停在港口還是在干船塢，Trimble X9 都能為船舶的新建、翻新和優化高效創建竣工圖。也可以用于：

1）可實現高靈敏度，能夠捕獲深色和反光表面。

2）在足夠廣大的范圍內以高分辨率捕獲船體、甲板或艙內的數據。

3）快速掃描壓載艙，為后續根據 IMO 的要求改造水處理系統做好準備。

4）在船舶離開港口之前達到造船師所需的詳細程度。

Trimble X9 -船舶建模測繪
